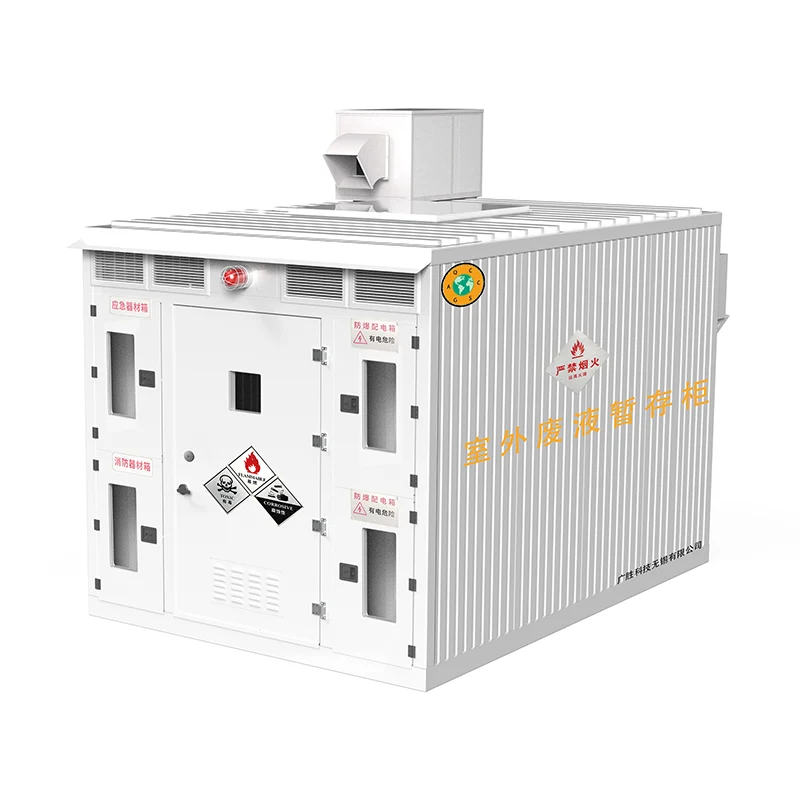

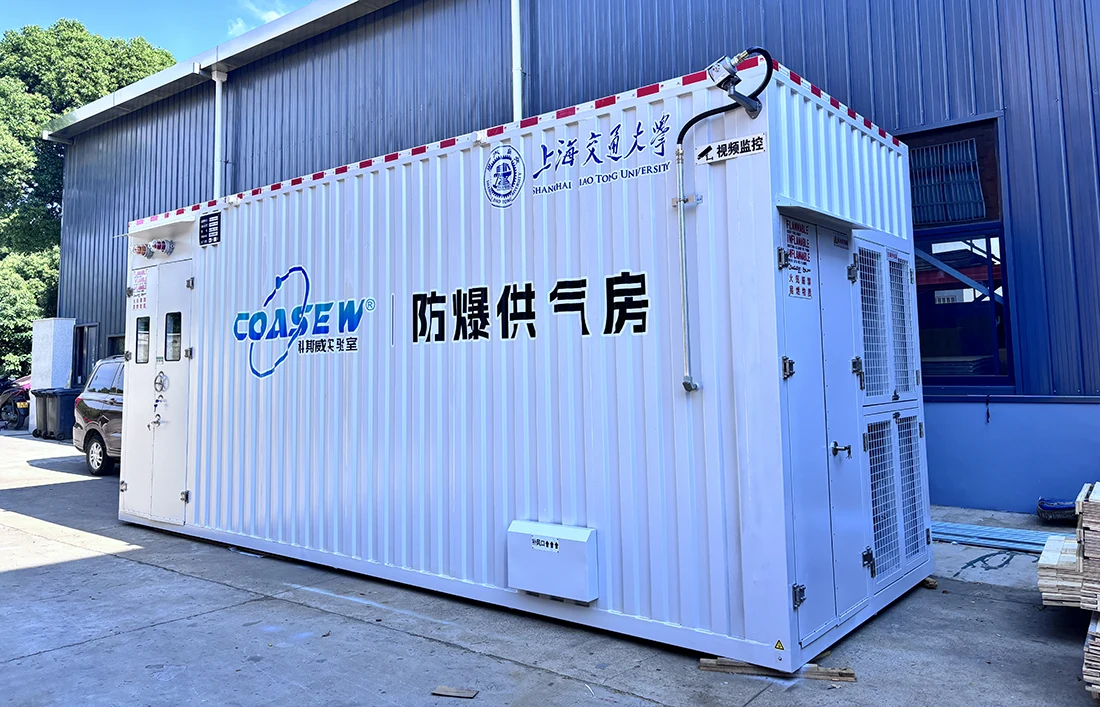

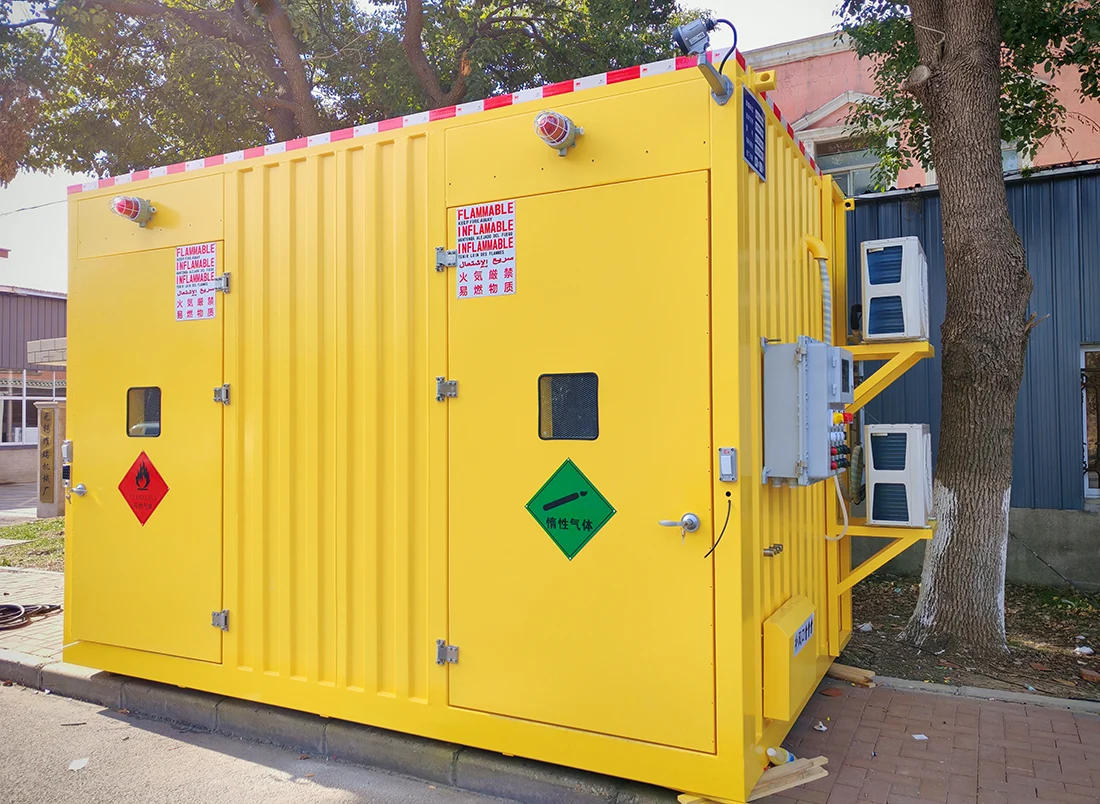

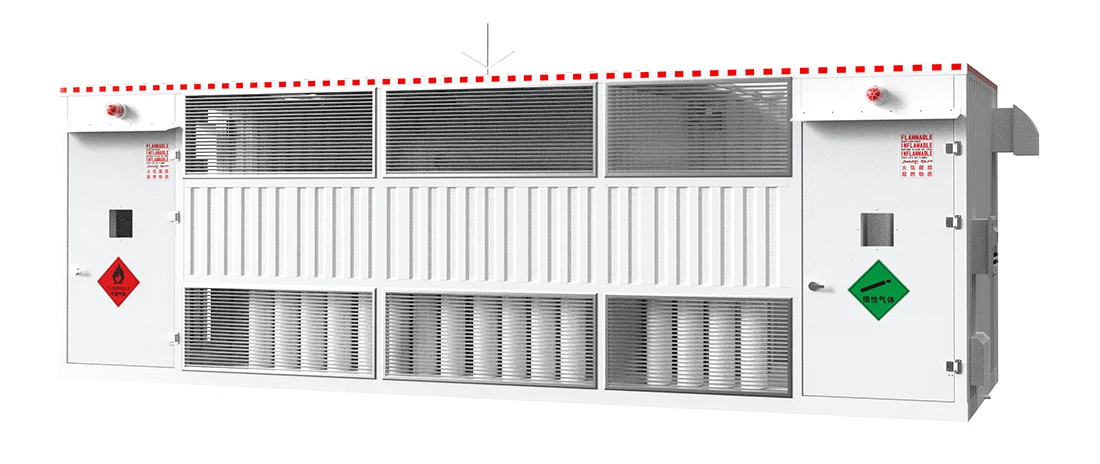

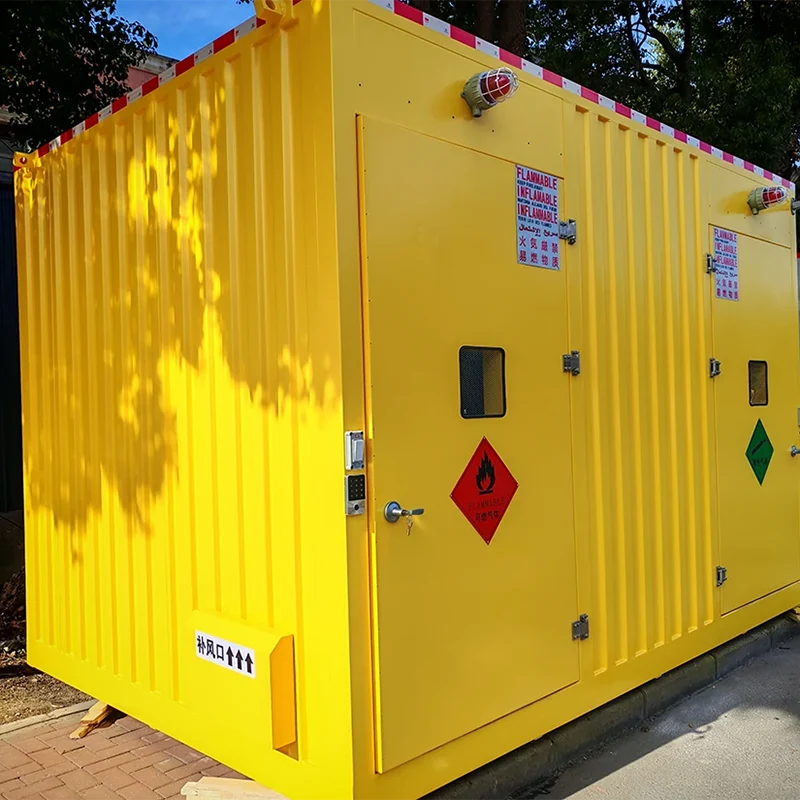

คลังสินค้าถังเก็บก๊าซแบบวอล์กอินป้องกันการระเบิด

หมายเลขซีเรียล

ชื่อโครงสร้าง

ฟังก์ชั่นคำอธิบายพารามิเตอร์และการกำหนดค่า

1

ตู้

กรอบตู้ส่วนใหญ่ทำจาก Corten 2.0 มม. A แผ่นเหล็ก ตู้ด้านนอกประกอบด้วยโครงเหล็กในแนวตั้ง ด้านลูกฟูก - แผงและปลาย - แผงและแนวนอนและแนวตั้ง แผงลูกฟูก แผ่น ด้านนอกทั้งหมดของตู้พ่นด้วยสีต่อต้าน - สนิม ผนังด้านในถูกเคลือบด้วยสีต่อต้าน - การกัดกร่อนและด้านล่างคือ พ่นด้วย polytetrafluoroethylene ตู้ทั้งหมดมีการต่อต้านการกัดกร่อน ความสามารถ
ผนังด้านในของตู้ใช้ไฟ A A - พิสูจน์และความร้อน - ฉนวน วัสดุที่มีความหนาของชั้นฉนวน≥150มม.
ในกรณีของการระเบิดด้านบนของตู้จะติดตั้งการระเบิด - ระบายอากาศ แผงที่มีการระเบิด 3 ครั้ง - ช่องระบายอากาศขนาด 1.1 * 1.1m และ ความดัน - พื้นที่บรรเทาทุกข์คือ≥0.11ตารางเมตร/m³ ความดัน - พื้นผิวบรรเทาได้รับการออกแบบ ตามมาตรฐาน BGV B4 ปกของการระเบิด - ระบาย แผงจะติดตั้งอย่างหลวม ๆ ด้วยโซ่คงที่และจะตกโดยอัตโนมัติ ย้อนกลับไปหลังจากการบรรเทาแรงดัน แผงระบายอากาศระเบิดได้รับการติดตั้ง หลังคาหิมะเพื่อป้องกันฝนและหิมะ แรงกดดันจากการระเบิดคือ 580MPA

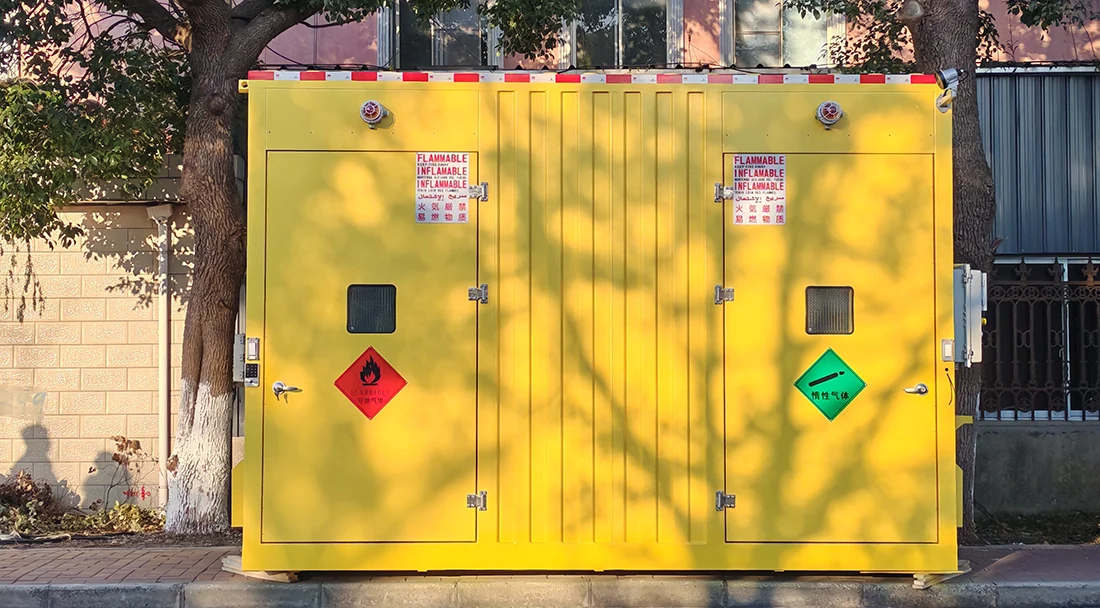

ประตูตู้ทำจากวัสดุเดี่ยวหรือคอมโพสิตพร้อมฟังก์ชั่นเช่น เป็นไฟ - พิสูจน์สายฟ้า - พิสูจน์, ต่อต้าน - คงที่, ต่อต้าน - การกัดกร่อน, และไม่ใช่ - ประกายไฟ มันติดตั้งไฟภายใน - Fighting Push - Bar Lock เมื่อใช้การกด - บาร์เพื่อเปิดประตูมันจะทริกเกอร์ 100 - เดซิเบล เสียงเตือนภัยสำหรับการเตือนภัยที่เชื่อมโยง ในกรณีที่เกิดไฟไหม้และเหตุฉุกเฉินต่างๆ ทำให้มั่นใจได้ว่าผู้คนจำนวนมากในตู้สามารถทำได้อย่างรวดเร็วและ หลบหนีอย่างปลอดภัย ประตูเปิดในทิศทางการอพยพและสามารถเปิดได้ จากด้านใน

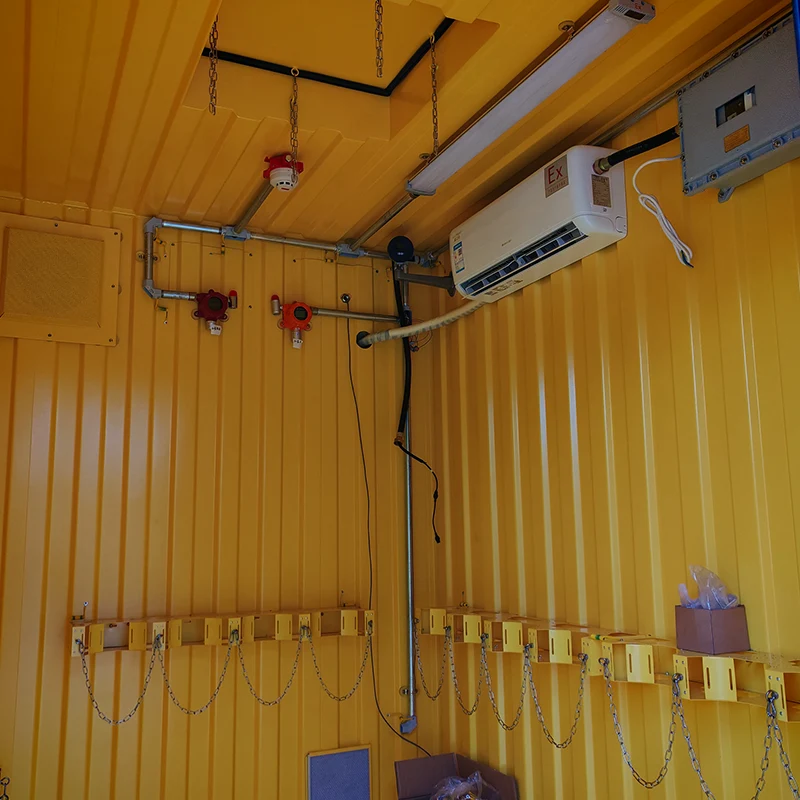

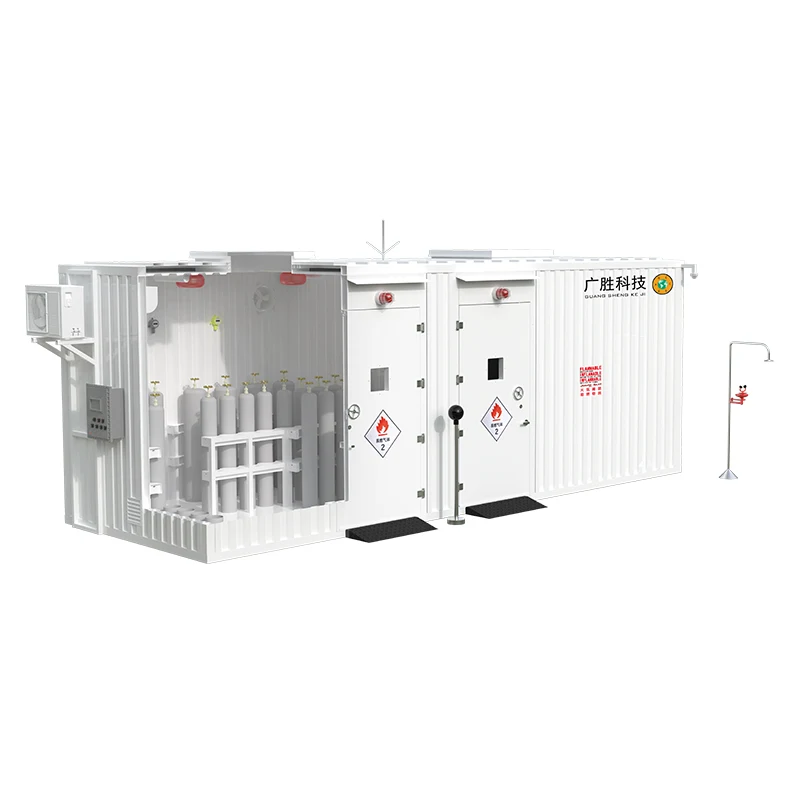

มีวงเล็บยึดถังแก๊สภายในตู้เพื่อแก้ไขก๊าซ กระบอกสูบ

2

ระบบควบคุมอัจฉริยะ

2.1 ระบบควบคุมติดตั้งเต็ม 7 - นิ้วเต็ม - หน้าจอสีซึ่งสามารถแสดงสถานะของพารามิเตอร์ต่าง ๆ เป็นจริง - เวลา.
2.2 อุปกรณ์ทั้งหมดถูกควบคุมส่วนกลางโดยระบบไมโครคอมพิวเตอร์ ตามพารามิเตอร์ที่กำหนดโดยลูกค้าระบบคอมพิวเตอร์ โดยอัตโนมัติและจริง - เวลาตรวจจับพารามิเตอร์ของแต่ละเซ็นเซอร์และ ฟังก์ชั่นการควบคุมเช่นการควบคุมการเข้าถึงแสงการเตือนล่วงหน้าและการเตือนภัย และการควบคุมอุณหภูมิ
2.3 ในกรณีที่เป็นอันตรายระบบควบคุมจะเปิดใช้งานเสียง และสัญญาณเตือนภาพ เสียงเตือนภัยสูงกว่า 85 เดซิเบลให้ความยาว - ระยะไกลก่อนการเตือน

3

ระบบจัดเก็บข้อมูลภายใน

ภายใน ระบบจัดเก็บข้อมูล

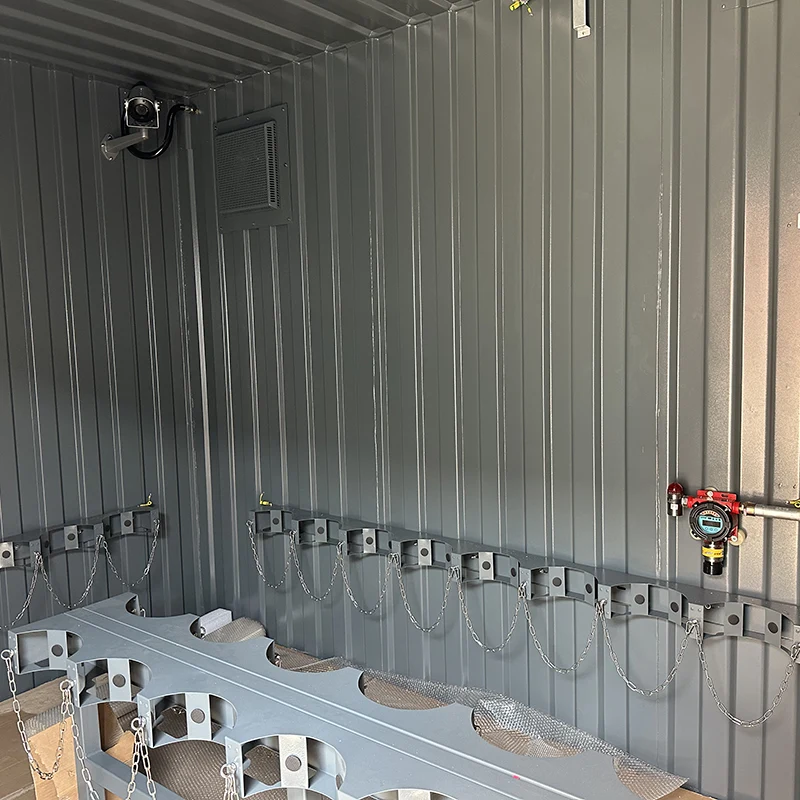

3.1 แก๊ส วงเล็บยึดทรงกระบอก: 45 ชุด

4

ระบบระบายอากาศและไอเสีย

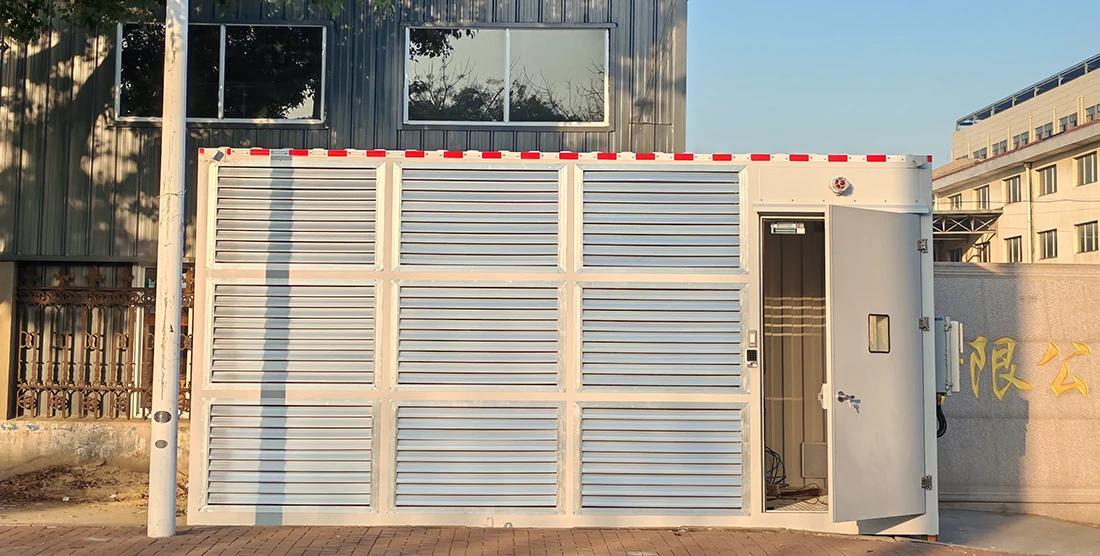

ระบบระบายอากาศและไอเสียประกอบด้วยการระบายอากาศ 4 ครั้ง บานเกล็ดและการระบายอากาศ
4.1 การระบายอากาศบานเกล็ดภายในตู้และแมลงและ Rodent - อวนพิสูจน์ได้รับการตั้งค่าภายในบานเกล็ดเพื่อรับอากาศ

5

ระบบควบคุมอุณหภูมิ

ระบบควบคุมอุณหภูมิประกอบด้วยเต็ม - ไฟด้านใน - ผนัง - พิสูจน์และความร้อน - ชั้นฉนวนและการระเบิด 3 ครั้ง - หลักฐาน เครื่องปรับอากาศ
5.1 A 50 มม. - FICK CLASS A FIRE - การพิสูจน์และความร้อน - ชั้นฉนวนถูกตั้งค่า ผนังด้านในของตู้เพื่อป้องกันอุณหภูมิภายในจากความร้อนสูงเกินไป เมื่อสัมผัสกับแสงแดด

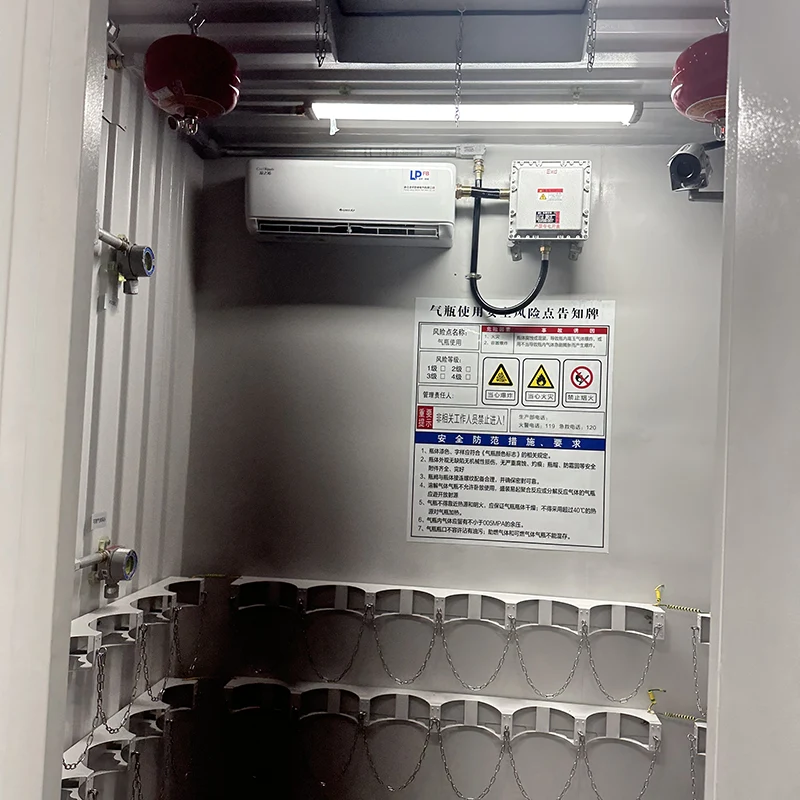

5.2 การระเบิด - มีการติดตั้งเครื่องปรับอากาศภายในตู้เพื่อไปที่ ลดอุณหภูมิภายในได้อย่างมีประสิทธิภาพเมื่ออุณหภูมิห้องเกินไป สูง.
5.3 ข้อกำหนดสำหรับการระเบิด - การแยกหลักฐาน - พิมพ์เครื่องปรับอากาศ (ห้ามหน่วยหน้าต่างอย่างเคร่งครัดต่อต้านการสั่นสะเทือนและเสียงรบกวน - การลดลง จำเป็นต้องมี):
แรงดันไฟฟ้าอันดับ: 220V 50Hz
จัดอันดับกระแสสำหรับการระบายความร้อน/ความร้อน: 10.7/16.5a
คะแนนกันน้ำ: 1P * 4
เสียงรบกวน (ในร่ม/กลางแจ้ง): 40/59dB

6

การระเบิด - ระบบแหล่งจ่ายไฟพิสูจน์

ระบบการระเบิด - หลักฐานการจัดหาพลังงานประกอบด้วย 1 การระเบิด - กล่องกระจายหลักฐานการระเบิด 3 ครั้ง - ไฟพิสูจน์และ 3 การระเบิด - ไฟฉุกเฉินพิสูจน์
6.1 เปลือกของกล่องการกระจายการควบคุมหลักทำจากอลูมิเนียมอัลลอยด์ และเคลือบด้วยอีพ็อกซี่เรซิน
6.2 แสงภายในใช้การระเบิด - หลอดฟลูออเรสเซนต์พิสูจน์และ การระเบิด - ไฟฉุกเฉินพิสูจน์ได้ถูกติดตั้งที่ทางออก
6.3 เซ็นเซอร์อุณหภูมิภายในเครื่องปรับอากาศและก๊าซที่ติดไฟได้ เซ็นเซอร์ได้รับการออกแบบมาพร้อมกับการระเบิด - คุณสมบัติการพิสูจน์
6.4 การเดินสายวงจรภายในถูกตั้งค่าตามการระเบิด - หลักฐาน ความต้องการ.

7

ไฟ - ระบบการต่อสู้และดับ

7.1 ไฟอัตโนมัติสามชุด - ดับเพลิง อุปกรณ์ถูกติดตั้งที่ด้านบนภายในตู้ เมื่อไฟ อุณหภูมิเพิ่มขึ้นตัวแทนผงแห้งในไฟ - อุปกรณ์ดับคือ พุ่งออกมาจากหัวฉีดภายใต้การกระทำของไนโตรเจนเพื่อไฟ - การต่อสู้ ที่ ดับเพลิง - อุปกรณ์ดับเพลิงมีลักษณะของไฟเร็ว - ดับเพลิง ความเร็วและการใช้งานที่ปลอดภัย

8

อุปกรณ์ป้องกันไฟฟ้าสถิต

8.1 คอลัมน์การปล่อยไฟฟ้าสถิตร่างกายมนุษย์ถูกตั้งค่าไว้ที่ ประตูตู้ซึ่งเชื่อมต่อกับร่างหลักของตู้ พนักงาน สามารถสัมผัสได้ก่อนที่จะเข้าสู่การปล่อยประจุคงที่ในร่างกายของพวกเขา เพื่อป้องกันอันตรายจากไฟฟ้าสถิต
8.2 มีการติดตั้งตัวป้องกันฟ้าผ่าและไฟกระชากอิสระที่หลัก จุดเชื่อมต่อแหล่งจ่ายไฟเพื่อป้องกันอันตรายจากไฟฟ้าสถิต
8.3 ระบบปล่อยไฟฟ้าสถิตประกอบด้วยสาม 2500 * 50 * 5 มม. มุม เตารีดแทรกลงบนพื้นโดยตรงเพื่อให้แน่ใจว่าตู้ของคงที่ ไฟฟ้าน้อยกว่า4Ω

9

ระบบเฝ้าระวังวิดีโอ

9.1 การระเบิดหนึ่งครั้ง - กล้องตรวจสอบวิดีโอการเฝ้าระวังคือ ติดตั้งภายในแต่ละตู้ด้วยความละเอียดสูง - สูง - คำจำกัดความ 960p ความละเอียด และฟังก์ชั่นการตรวจสอบอินฟราเรดเวลากลางคืน
9.2 One Ultra - High - คำจำกัดความ 960p อุปกรณ์เฝ้าระวังส่วนปลายคือ ติดตั้งนอก
9.3 พอร์ตเครือข่าย RJ45 สงวนไว้สำหรับการเชื่อมต่อกับหลักของโรงเรียน ระบบตรวจสอบ
9.4 ระบบเฝ้าระวังวิดีโอมีฟังก์ชั่นการจัดเก็บและหน่วยความจำซึ่ง สามารถบันทึกข้อมูลการตรวจสอบมากกว่าหนึ่งเดือนและสามารถดูได้ โทรศัพท์มือถือและคอมพิวเตอร์ได้ตลอดเวลา

10

ระบบตรวจสอบระยะไกล

10.1 หนึ่งชุดอุปกรณ์บ่งชี้ความชื้นแต่ละตัวก อุปกรณ์ตรวจจับอุณหภูมิอุปกรณ์ตรวจจับการตรวจสอบก๊าซที่ติดไฟได้และ มีการติดตั้งเครื่องตรวจจับควันภายในตู้พร้อมข้อมูล LED บน - ไซต์ ฟังก์ชั่นแสดงผลสำหรับการตรวจสอบสภาพแวดล้อมภายในของตู้
10.2 อุปกรณ์ตรวจจับแต่ละเครื่องสามารถตรวจสอบด้านในของตู้ได้ตามเวลาจริง - เวลา 24 ชั่วโมงต่อวัน เมื่อตัวบ่งชี้ถึงค่าความปลอดภัยที่ตั้งไว้การควบคุม ระบบจะดำเนินการอย่างชาญฉลาดมาตรการการกำจัดและการเตือนภัย
10.3 เมื่อตัวบ่งชี้พารามิเตอร์ถึงค่าที่ตั้งไว้การตรวจสอบ ระบบจะส่งข้อความเพื่อแจ้งและเตือนลูกค้า

11

หลบหนีฉุกเฉิน

11.1 หลอดไฟฉุกเฉินและทางออกความปลอดภัย ตัวบ่งชี้ถูกติดตั้งเหนือประตูตู้เพื่ออำนวยความสะดวกแก่บุคลากร การอพยพในกรณีฉุกเฉิน

12

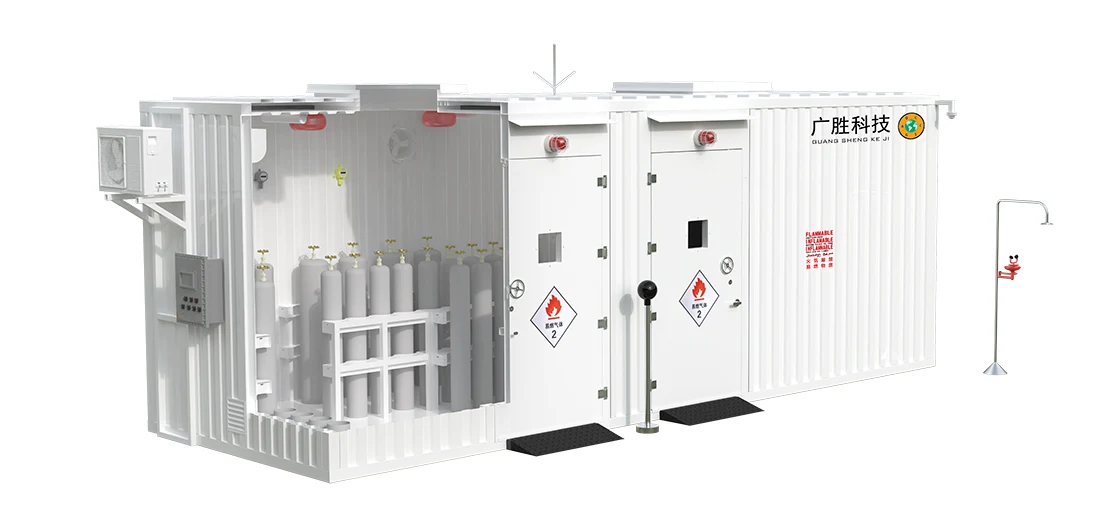

ล้างตาฉุกเฉินและฝักบัว

12.1 ความสูงของฝักบัวคือ 2100 มม. ± 20 มม. และ ความสูงของการล้างตาคือ 1030 มม. ± 20 มม.
12.2 การล้างตาและฝักบัวใช้โครงสร้างสแตนเลส SU304 - โครงสร้างเหล็กรวมกัน ซึ่งสามารถทนความดันน้ำ> 5kg/cm²
12.3 ติดตั้งอยู่ด้านหนึ่งด้านนอกประตูตู้และสามารถติดต่อได้ ภายใน 5s ในกรณีฉุกเฉิน

รุ่นผลิตภัณฑ์

พารามิเตอร์ผลิตภัณฑ์

GS-GCW

หลัก ขนาดตู้ (ความยาวความกว้างความสูง)

H2800*W3000*l4000mm

H2800*W3000*L6000MM

H2800*W3000*l9000mm

H2800*W3000*L12000 มม.

มันสามารถ ปรับแต่ง

(โดยรวม โครงสร้างกล่องสองชั้นที่ทำจากแผ่นลูกฟูก 2.0)

การระเบิด - เครื่องปรับอากาศพิสูจน์

พลัง: 1.5kW (รวมถึงการควบคุมระยะไกลของอากาศ - คอนดิชั่นเนอร์) รับรองว่า อุณหภูมิภายในตู้ยังคงต่ำกว่าอุณหภูมิที่ปลอดภัยในช่วงที่สูง - อุณหภูมิฤดูร้อน

ม่าน

ความยาว: 260 มม.; ความสูง: 280 มม.

การระเบิด - พัดลมพิสูจน์

พลัง: 0.18kW; ปริมาณอากาศ: 2280m³/h สำหรับการระบายอากาศและอากาศ แลกเปลี่ยน

ปกพัดลม + กล่องกรอง

มีอุปกรณ์ครบครัน ด้วยฝ้ายตัวกรองคาร์บอนเปิดใช้งานเพื่อจุดประสงค์ในการกรอง

ตัวจับเวลา (ควบคุมการระเบิด - สวิตช์พัดลมพิสูจน์)

แสดง หน้าจอ

เฝ้าสังเกต สำหรับวิดีโอเฝ้าระวัง

การระเบิด - กล้องพิสูจน์

ใช้ใน ร่วมกับหน้าจอแสดงผล

ความปลอดภัย ล็อค

ผลกระทบ - ล็อคประตูที่ทน

แก๊ส ระบบเตือนภัย

ความสามารถ ON - Site และ Remote Alarms

ฟ้าผ่า ไม้เท้า

สำหรับ การป้องกันฟ้าผ่า

กลม ระเบิด - หลอดพิสูจน์

พลัง: 40W; การระเบิด - แสงหลักฐาน

ภาวะฉุกเฉิน ตู้อุปกรณ์

ประกอบด้วย: เครื่องดับเพลิงแบบพกพา, ไฟ - ผ้าห่มที่ทนทาน, หน้ากากหลบหนี ฯลฯ

แห้ง - เครื่องดับเพลิงผง

สำหรับ การสำรองข้อมูลฉุกเฉิน

ไฟ - ผ้าห่มที่ทน

สำหรับ การสำรองข้อมูลฉุกเฉิน

หนี หน้ากาก

สำหรับ การสำรองข้อมูลฉุกเฉิน

ถูกระงับ เครื่องดับเพลิง

โดยอัตโนมัติ เปิดใช้งานเมื่ออุณหภูมิสูงถึง 68 ° C ด้วยความจุ 4 กิโลกรัมสำหรับ ไฟ - ฟังก์ชั่นการต่อสู้

การแก้ไข กรอบ

สตีลไร้เดียงสา - โซ่เหล็กที่เหมาะสำหรับถังก๊าซ 40L/50L

ต่อต้าน - ทางลาดลื่น

ทำจาก แผ่นตาหมากรุกสำหรับการต่อต้าน - ลื่นและการจัดการที่ง่าย

ฝน ที่หลบภัย

สำหรับ ป้องกันฝน

การระเบิด - กล่องแจกจ่ายหลักฐาน

ทั้งหมด กล่องไฟฟ้าทำจากแผ่นเหล็กคุณภาพสูงและมีไฟที่ยอดเยี่ยม - ประสิทธิภาพการป้องกัน สวิตช์ไฟหลักและตัวควบคุมพัดลมคือ ติดตั้งภายในกล่อง

คงที่ สายดิน

สำหรับการต่อต้าน - จุดประสงค์คงที่

สายไฟ + Tee + Round Tube

เกี่ยวกับไฟฟ้า สายไฟเครื่องใช้ไฟฟ้าสาม - สายไฟข้อศอก, สายเคเบิล - การจัดเรียงรอบ หลอดและตะขอ

ผู้ใช้ กระเป๋าข้อมูล

ผู้ใช้ คู่มือใบรับรองความสอดคล้องบัตรรับประกันรายการอุปกรณ์และต่างๆ การรับรอง

ความปลอดภัย สัญญาณ

สำหรับ คำเตือนและการเตือนจุดประสงค์
