คลังสินค้าตู้เก็บของที่เก็บไว้กลางแจ้งประเภทคลังสินค้า

เป็นลำดับ ตัวเลข

การตัดผ่าน ชื่อ

การทำงาน, คำอธิบายพารามิเตอร์และการกำหนดค่า

1

ตู้

ที่ กรอบตู้ส่วนใหญ่ทำจากคอร์เทนแผ่นเหล็ก 2.0 มม. ตู้นอก ประกอบด้วยโครงเหล็กแผงด้านข้างลูกฟูกแนวตั้งและใบหน้าปลายเช่น เช่นเดียวกับแผ่นด้านบนที่มีเส้นโค้งแนวนอนและแนวตั้งซึ่งทั้งหมดนี้ ถูกกดจากแผ่นเหล็กรีดเย็น ภายนอกทั้งหมดของตู้ ถูกพ่นด้วยสีต่อต้านความทนทานผนังด้านในถูกเคลือบด้วยการกัดกร่อน สีและด้านล่างจะพ่นด้วย polytetrafluoroethylene ตู้ทั้งหมดที่มีความสามารถในการต่อต้านการกัดกร่อน

ที่ ผนังด้านในของคณะรัฐมนตรีใช้อาวุธปืนชั้น A และฉนวนความร้อน วัสดุและความหนาของชั้นฉนวนความร้อนคือ≥80มม.

ในกรณี จากการระเบิดด้านบนของตู้ติดตั้งการระเบิดระเบิด แผง มีช่องระบายอากาศระเบิด 2 ครั้งแต่ละขนาดมีขนาด 1.1*1.1m และพื้นที่ระบายอากาศระเบิดคือ≥0.11ตารางเมตร/m³ พื้นผิวการระเบิดระเบิด ได้รับการออกแบบตามมาตรฐาน BGV B4 ปกของการระเบิด แผงระบายอากาศได้รับการติดตั้งอย่างหลวม ๆ และติดตั้งโซ่คงที่ซึ่ง จะถอยกลับโดยอัตโนมัติหลังจากการระเบิดระเบิดเสร็จสิ้น ที่ แผงระบายอากาศระเบิดมีโรงเก็บหิมะเพื่อป้องกันฝนและหิมะและ แรงดันระบายอากาศระเบิดคือ 580 MPa

ที่ ประตูตู้ทำจากวัสดุเดี่ยวหรือคอมโพสิตที่มีฟังก์ชั่นเช่น การป้องกันอัคคีภัย, การป้องกันฟ้าผ่า, การต่อต้านสถิต, ต่อต้านการกัดกร่อนและ ไม่ต้องทำประตู มันติดตั้งล็อคแท่งไฟในตัว เมื่อ ประตูถูกเปิดโดยก้านดันมันจะทำให้เกิดเสียงเตือนที่ 100 Decibels และ Linkage Alarm ประตูเปิดไปในทิศทางของการอพยพและ สามารถเปิดได้จากด้านใน 1.6 การตกแต่งภายในของตู้ถูกแบ่งออกเป็น พื้นที่และห้องผ่าตัดถูกตั้งค่าสำหรับผู้ให้บริการเพื่อป้องกัน การเตรียมการก่อนเข้าพื้นที่จัดเก็บ

2

ฉลาด ระบบควบคุม

2.1 ระบบควบคุมมีหน้าจอเต็มสีขนาด 7 นิ้วซึ่งสามารถแสดงผลได้ สถานะของพารามิเตอร์ต่างๆแบบเรียลไทม์ 2.2 อุปกรณ์ทั้งหมดคือ ควบคุมจากส่วนกลางโดยระบบไมโครคอมพิวเตอร์ ตามพารามิเตอร์ ตั้งค่าโดยลูกค้าระบบโดยอัตโนมัติและตรวจจับ พารามิเตอร์ของเซ็นเซอร์ต่าง ๆ รวมถึงฟังก์ชั่นเช่นการควบคุมการเข้าถึง แสงไฟเตือนล่วงหน้าและการเตือนภัยและการควบคุมอุณหภูมิ 2.3 ในกรณีของ อันตรายที่อาจเกิดขึ้นระบบจะเปิดใช้งานสัญญาณเตือนและภาพและภาพและ เสียงเตือนภัยสูงกว่า 85 เดซิเบลให้คำเตือนระยะไกล

3

การระบายอากาศ และระบบไอเสีย

ที่ การระบายอากาศและระบบไอเสียประกอบด้วย 4 บานเกล็ดและ ท่อระบายอากาศท่อร่วม มีการติดตั้งการระบายอากาศภายใน ตู้และตาข่ายต่อต้านอินทราสและต่อต้านหนามภายในบานเกล็ด สำหรับปริมาณอากาศ

4

ไอเสีย ระบบฟอกก๊าซ

4.1 มัน ประกอบด้วย 1 พลาสมาตัวกรอง, ท่อเชื่อมต่อท่อร่วม, ฯลฯ เป็นอิสระจากตู้และเชื่อมต่อกับตู้ผ่านท่อ ซึ่งสะดวกสำหรับการบำรุงรักษาและช่วยลดเสียงรบกวนการสั่นสะเทือนและ เป็นอันตรายต่อบุคลากรในระหว่างการผ่าตัด 4.3 การปล่อยก๊าซไอเสียหลังจากนั้น การรักษาด้วยการทำให้บริสุทธิ์เป็นไปตาม "GB16297 การปล่อยที่ครอบคลุม มาตรฐานมลพิษในบรรยากาศ ".4.4 ข้อกำหนดสำหรับพลาสมา เครื่องกรอง: ปริมาณอากาศบำบัดคือ 5,000 m³/h และการใช้พลังงานคือ 400 W

5

อุณหภูมิ ระบบควบคุม

มันคือ ประกอบด้วยไฟภายในผนังด้านในเต็มรูปแบบและชั้นฉนวนความร้อนและ 1 เครื่องปรับอากาศป้องกันการระเบิด 5.1 A 50 มม. หนาคลาส A fireproof และ ชั้นฉนวนความร้อนถูกติดตั้งบนผนังด้านในของตู้ไปยัง ป้องกันอุณหภูมิภายในไม่ให้สูงเกินไปเมื่อสัมผัส Sunlight.5.2 มีเครื่องปรับอากาศป้องกันการระเบิดภายในตู้ ซึ่งสามารถลดอุณหภูมิภายในตู้ได้อย่างมีประสิทธิภาพเมื่อห้อง อุณหภูมิสูงเกินไป 5.3 ข้อกำหนดสำหรับอากาศแยกกันระเบิด ครีมนวด (เครื่องปรับอากาศหน้าต่างเป็นสิ่งต้องห้ามอย่างเคร่งครัดและ จำเป็นต้องมีมาตรการป้องกันการสั่นสะเทือนและต่อต้านเสียงรบกวน): แรงดันไฟฟ้าที่ได้รับการจัดอันดับคือ 220V 50Hz, จัดอันดับกระแสสำหรับการระบายความร้อน/ความร้อนคือ 10.7/16.5a, เกรดกันน้ำคือ IP*4 และระดับเสียงรบกวน (ในร่ม/กลางแจ้ง) คือ 40/59 dB

6

การระเบิด - ระบบแหล่งจ่ายไฟพิสูจน์

มันคือ ประกอบด้วยกล่องกระจายการระเบิด 1 กล่อง, 4 ไฟป้องกันการระเบิดและ 1 ไฟฉุกเฉินป้องกันการระเบิด 6.1 เปลือกนอกของการควบคุมหลัก กล่องกระจายทำจากวัสดุอัลลอยอลูมิเนียมและเคลือบด้วยอีพ็อกซี่ Resin.6.2 ไฟฟลูออเรสเซนต์ป้องกันการระเบิดใช้สำหรับแสงภายใน และมีการติดตั้งไฟฉุกเฉินป้องกันการระเบิดที่ทางออก 6.3 เซ็นเซอร์อุณหภูมิภายในเครื่องปรับอากาศและเซ็นเซอร์ก๊าซที่ติดไฟได้ทั้งหมด ใช้การออกแบบที่ป้องกันการระเบิดได้ 6.4 การวางวงจรภายในของตู้ ถูกตั้งค่าตามข้อกำหนดการป้องกันการระเบิด

7

เคมี ระบบกู้คืนการรั่วไหล

ที่ ระบบการรั่วไหลแบบบูรณาการภายในตู้สามารถรองรับได้ 15% ของทั้งหมด ปริมาณ.

8

ไฟ - ระบบการต่อสู้และดับ

ที่นั่น คืออุปกรณ์ดับเพลิงอัตโนมัติประเภทท่อส่ง ตู้. เมื่ออุณหภูมิสูงขึ้นเนื่องจากไฟ อุปกรณ์ดับเพลิงจะถูกขับออกจากหัวฉีดใต้ การกระทำของไนโตรเจนเพื่อดับไฟ อุปกรณ์ดับเพลิง คุณสมบัติความเร็วดับไฟอย่างรวดเร็วและการใช้งานอย่างปลอดภัย

9

ส่วนตัว อุปกรณ์ป้องกัน

9.1 A คอลัมน์คอลัมน์การปล่อยกระแสไฟฟ้าคงที่ของร่างกายถูกติดตั้งที่ทางเข้า ของตู้และเชื่อมต่อกับตัวหลักของตู้ ใช้สำหรับ พนักงานที่ต้องสัมผัสก่อนเข้าสู่การคายไฟฟ้ากระแสไฟฟ้าแบบคงที่ ดำเนินการบนร่างกายของพวกเขาและป้องกันอันตรายไฟฟ้าคงที่ 9.2 AN ตัวป้องกันไฟฟ้าผ่าอิสระถูกติดตั้งที่แหล่งจ่ายไฟหลัก จุดเชื่อมต่อเพื่อป้องกันอันตรายไฟฟ้าคงที่ 9.3 กระแสไฟฟ้าคงที่ ระบบปล่อยประกอบด้วยเตารีดสามมุมที่มีขนาด 2500505 มม. แทรกลงบนพื้นโดยตรงเพื่อให้แน่ใจว่ากระแสไฟฟ้าคงที่ของ ตู้น้อยกว่า4Ω

10

วิดีโอ ระบบเฝ้าระวัง

10.1 มีกล้องเฝ้าระวังวิดีโอที่กันระเบิดได้ 1 ตัวภายในตู้พร้อมกับ คำจำกัดความที่สูงเป็นพิเศษของความละเอียด 960p และการเฝ้าระวังอินฟราเรดกลางคืน ฟังก์ชั่น 10.2 มี 1 คำจำกัดความสูงพิเศษ 960p การเฝ้าระวังอุปกรณ์ต่อพ่วง ติดตั้งกล้องด้านนอก 10.3 พอร์ตเครือข่าย RJ45 สงวนไว้สำหรับการเชื่อมต่อ ด้วยระบบเฝ้าระวังทั้งหมดของโรงเรียน 10.4 การเฝ้าระวังวิดีโอ ระบบมีฟังก์ชั่นการจัดเก็บและหน่วยความจำซึ่งสามารถบันทึกข้อมูลการเฝ้าระวัง นานกว่าหนึ่งเดือนและสามารถดูได้ตลอดเวลาบนโทรศัพท์มือถือและ คอมพิวเตอร์

11

ระยะไกล ระบบตรวจสอบ

11.1 มีอุปกรณ์ที่แสดงถึงอุปกรณ์หนึ่งชุดอุปกรณ์ตรวจจับอุณหภูมิ และอุปกรณ์ตรวจจับการตรวจสอบก๊าซที่ติดไฟได้ตามลำดับภายใน คณะรัฐมนตรีพร้อมฟังก์ชั่นการแสดงผลข้อมูล LED ในสถานที่ซึ่งใช้สำหรับ ตรวจสอบสภาพแวดล้อมภายในของตู้ 11.2 อุปกรณ์ตรวจจับแต่ละเครื่อง สามารถตรวจสอบการตกแต่งภายในของตู้แบบเรียลไทม์เป็นเวลา 24 ชั่วโมง เมื่อ ตัวบ่งชี้ถึงค่าความปลอดภัยที่ตั้งค่ามาตรการการจัดการและสัญญาณเตือนที่หลากหลาย จะดำเนินการอย่างชาญฉลาดผ่านระบบควบคุม 11.3 เมื่อ ตัวบ่งชี้พารามิเตอร์ถึงค่าที่กำหนดระบบการตรวจสอบจะส่ง การแจ้งเตือนข้อความเพื่อเตือนลูกค้าให้ใส่ใจ

12

ภาวะฉุกเฉิน ล้างตาและอาบน้ำ

12.1 ความสูงของฝักบัวคือ 2100 มม. ± 20 มม. และความสูงของการล้างตาคือ 1030 มม. ± 20 มม. 12.2 ล้างตาและอาบน้ำใช้โครงสร้างรวมที่ทำจาก SU304 สแตนเลสซึ่งสามารถทนต่อแรงดันน้ำได้ > 5kg/cm².12.3ติดตั้งอยู่ด้านหนึ่งด้านนอกประตูตู้และกระป๋อง จะถึงภายใน 5 วินาทีในกรณีฉุกเฉิน

รุ่นผลิตภัณฑ์

พารามิเตอร์ผลิตภัณฑ์

GS-bug

หลัก ขนาดตู้ (ความสูงความกว้างความยาว)

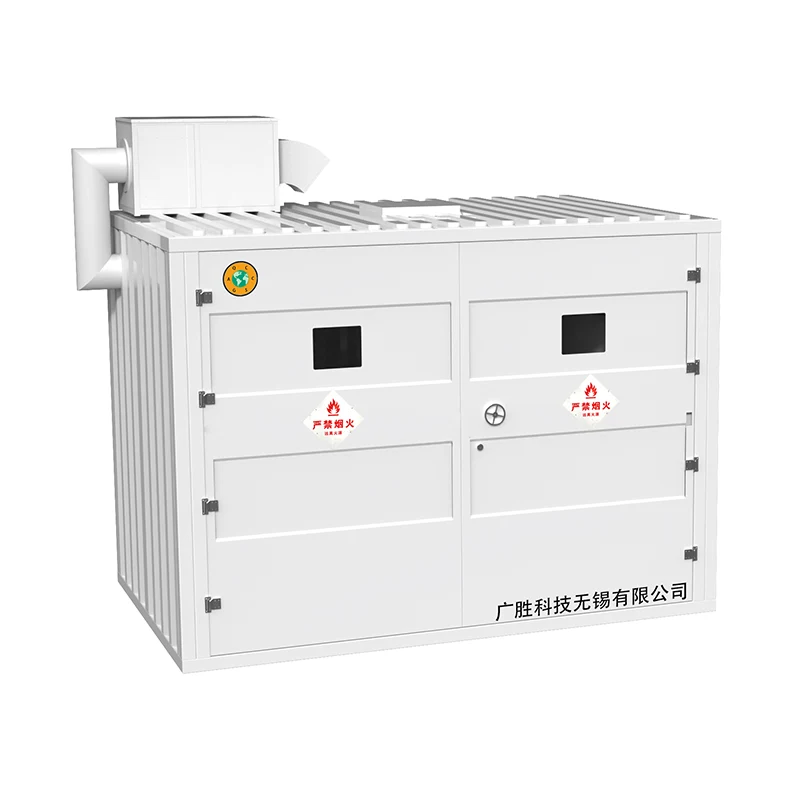

H2800*W3000*l4000mm

H2800*W3000*L6000MM

H2800*W3000*l9000mm

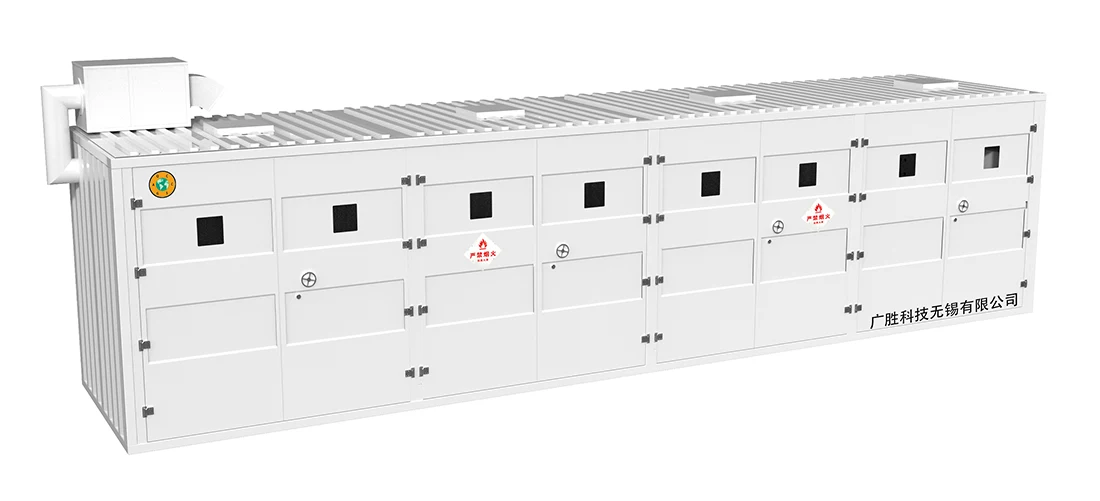

H2800*W3000*L12000 มม.

การกำหนดค่า: อุปกรณ์ป้องกันไฟและการโจรกรรมอุปกรณ์ป้องกันน้ำ อุปกรณ์ไฟฟ้าป้องกันการระเบิดระบบป้องกันอัคคีภัยสายฟ้า อุปกรณ์ป้องกันและป้องกันสถิติอุปกรณ์รวบรวมการรั่วไหลของเหลว ระบบควบคุมอุณหภูมิระบบไอเสีย ฯลฯ

ตู้ ร่างกาย:

1. ตัวตู้เก็บของมีโครงสร้างสองชั้นและ ความหนาของชั้นเดียวของแผ่นถึง 2.0 มม.

2. ตู้ ผนัง: ผนังตู้มีโครงสร้างเฟรมโดยรวม ท่อหลายตาราง รองรับจะตั้งอยู่ที่ด้านล่างของตัวถังซึ่งร่วมมือกับ คานที่รับน้ำหนักเพื่อให้ร่างกายของตู้มีเสถียรภาพ

3. ตู้ ประตู: ประตูไฟและประตูต่อต้านการโจรกรรม

4. กล่องไฟฟ้า: เปลือกนอกของกล่องกระจายหลักทำ ของวัสดุโลหะผสมอลูมิเนียมและเคลือบด้วยอีพ็อกซี่เรซิน ท่อทั้งหมด ข้อต่อวงจร ฯลฯ ได้รับการรักษาเพื่อป้องกันการระเบิด

5. ตู้ ด้านล่าง: ด้านล่างของตัวตู้เก็บของเป็นเหยียบนูนลื่นและ พื้นดินภายในได้รับการออกแบบให้เอียงไปทางกลางเล็กน้อย

6. ไอเสีย ระบบ: พัดลมไอเสียที่ป้องกันการระเบิดใช้สำหรับการบังคับไอเสีย

7. ระบบควบคุมอุณหภูมิ: เครื่องปรับอากาศป้องกันการระเบิดภายในตัวตู้ซึ่งสามารถควบคุมอุณหภูมิสูงและต่ำที่เกิดจากสภาพแวดล้อมภายนอก

8. ไฟ สิ่งอำนวยความสะดวกการป้องกัน: ทั้งด้านบนและทั้งสองด้านของตู้เก็บของ ทำจากสองชั้นไฟไหม้เหล็กที่ทนต่อสภาพอากาศ และวัสดุกดที่ทนอุณหภูมิสูง

9. อุปกรณ์ไฟฟ้าที่ป้องกันการระเบิด: โคมไฟแสงที่ป้องกันการระเบิดได้คือ ติดตั้งภายในตู้ จำเป็นต้องตั้งค่าโคมไฟฉุกเฉินที่ป้องกันการระเบิด ที่ทางออกของตู้เก็บของและโคมไฟฉุกเฉินที่ป้องกันการระเบิดได้คือ กำหนดค่า

10. การป้องกันฟ้าผ่าและอุปกรณ์ป้องกันสถิติ: อุปกรณ์ป้องกันฟ้าผ่า ติดตั้งอยู่ด้านบน เมื่อมีฟ้าผ่ามันจะถูกนำไปสู่พื้นดิน ผ่านอุปกรณ์ป้องกันฟ้าผ่าเพื่อปล่อย ร่างกายมนุษย์คงที่ อุปกรณ์กำจัดไฟฟ้าถูกตั้งค่าที่ประตู โดยการสัมผัสแบบคงที่ อุปกรณ์กำจัดไฟฟ้าเมื่อเข้าประตูไฟฟ้าคงที่ ในร่างกายมนุษย์สามารถกำจัดได้

11. อุปกรณ์ดับเพลิงอัตโนมัติ: ไฟ Heptafluoropropane ประเภทท่อส่ง อุปกรณ์ดับซึ่งมีประสิทธิภาพดับไฟสูงเร็วเร็ว ความเร็วสัมประสิทธิ์ความปลอดภัยขนาดใหญ่และปลอดภัยและเชื่อถือได้

12. ระบบการกรอง: จำเป็นต้องตั้งค่าระบบการทำให้บริสุทธิ์ของก๊าซไอเสียใน ตัวตู้ ตัวตู้แต่ละตัวมีชุดคาร์บอนเปิดใช้งาน กล่องป้องกันสิ่งแวดล้อมและระบบการทำให้บริสุทธิ์โฟโตคะตาไลติก ด้านบน ระบบการทำให้บริสุทธิ์ของก๊าซไอเสียเชื่อมต่อกับตู้ ร่างกายผ่านท่อ ระบบการทำให้บริสุทธิ์ของก๊าซไอเสียสามารถลบออกได้ มลพิษถึงองศาที่แตกต่างกันรวมถึงสารเคมีระเหยที่มักใช้ใน โรงเรียนเช่น Diethyl Ether, โทลูอีน, คลอโรฟอร์ม, อะซิโตน, เมทานอล, เอทานอลเอทิลอะซิเตตปิโตรเลียมอีเธอร์ ฯลฯ มันสามารถชำระให้บริสุทธิ์เป็นพิษและเป็นอันตราย ก๊าซไอเสียและตรวจสอบให้แน่ใจว่ามีการไหลของอากาศอย่างสม่ำเสมอ

13. ระบบตรวจสอบสิ่งแวดล้อม: ตรวจสอบ VOC, อุณหภูมิ, ความชื้น, สถานะการระบายอากาศเครื่องมือและอุปกรณ์ ฯลฯ ในสภาพแวดล้อม แสดงและบันทึกข้อมูลสิ่งแวดล้อมแบบเรียลไทม์ เมื่อพารามิเตอร์ ตัวบ่งชี้ถึงค่าที่กำหนดระบบการตรวจสอบจะส่งไฟล์ การแจ้งเตือนเพื่อเตือนให้ลูกค้าให้ความสนใจ ตรวจสอบสิ่งแวดล้อม ภายในตู้ออนไลน์ตลอด 24 ชั่วโมงแสดงข้อมูลในรูปภาพ และข้อความบนหน้าจอคริสตัลเหลวและให้พร้อมท์เตือนเมื่อชุดตั้งค่า ค่าเกินและเชื่อมโยงกับระบบไอเสีย

การตรวจจับ โพรบ:

(1) โพรบก๊าซที่ติดไฟได้

(2) โพรบอุณหภูมิและความชื้น

(3) ควัน โพรบเซ็นเซอร์ปลอดภัยภายในและป้องกันการระเบิด

(4) คุณ หัววัด

14.1 ระบบควบคุมอัจฉริยะสามารถตรวจจับพารามิเตอร์ได้โดยอัตโนมัติและเป็นจริง ของเซ็นเซอร์แต่ละตัวบนแผงควบคุมและแสดงความหลากหลายอย่างแท้จริง พารามิเตอร์เช่นอุณหภูมิในร่มความเข้มข้นของก๊าซที่ติดไฟได้ ความชื้นสัมพัทธ์สถานะการทำงานของระบบก๊าซไอเสียสถานะการเตือน แสง ฯลฯ พารามิเตอร์ข้างต้นจะแสดงบนเครื่องมนุษย์ อินเทอร์เฟซนอกตัวตู้

14.2 เป็น ติดตั้งอุปกรณ์ตรวจสอบสิ่งแวดล้อมหลายช่องทาง: สนับสนุน VOC เซ็นเซอร์ตรวจสอบก๊าซ รองรับเซ็นเซอร์ตรวจสอบก๊าซที่ติดไฟได้ สนับสนุน เซ็นเซอร์อุณหภูมิและความชื้น

14.3 เมื่อไหร่ ความเข้มข้นของก๊าซภายในตู้เข้าใกล้ 20% -30% ของความปลอดภัย ค่าวิกฤตระบบควบคุมจะดำเนินการอย่างชาญฉลาด มาตรการกำจัด ในกรณีที่เป็นอันตรายระบบควบคุมจะ เปิดใช้งานสัญญาณเตือนเสียงและภาพและเสียงเตือนภัยสูงกว่า 85 เดซิเบลซึ่งสามารถให้คำเตือนระยะยาวได้

15. ความปลอดภัย ป้ายกำกับฉลากคำเตือนสะท้อนแสง: ทนต่อการสึกหรอกันน้ำ ฉลากต่อต้านการกัดกร่อน, ทนต่อรอยขีดข่วนและไม่เป็นสี
