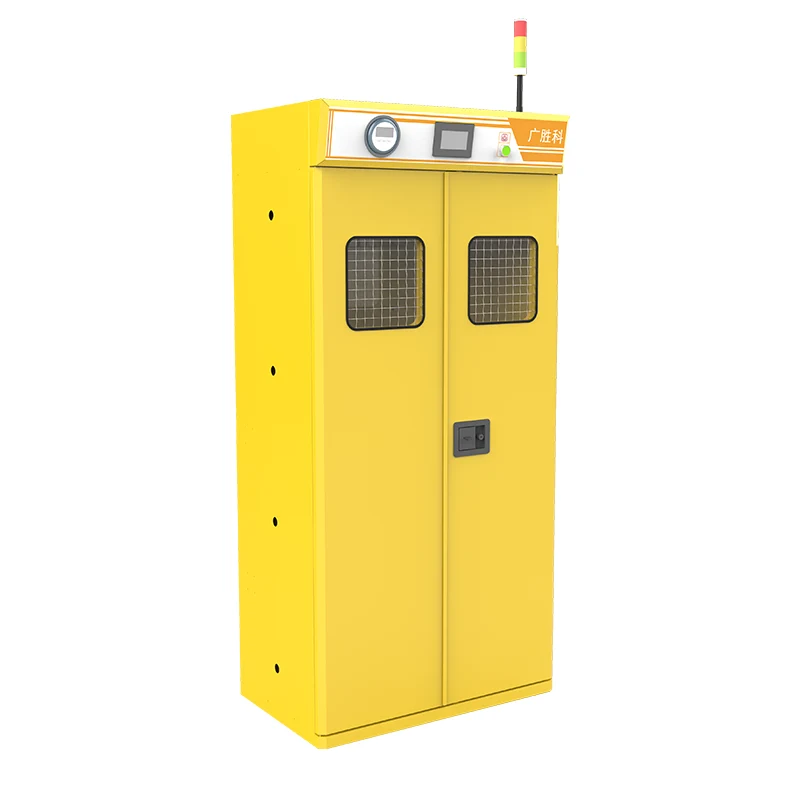

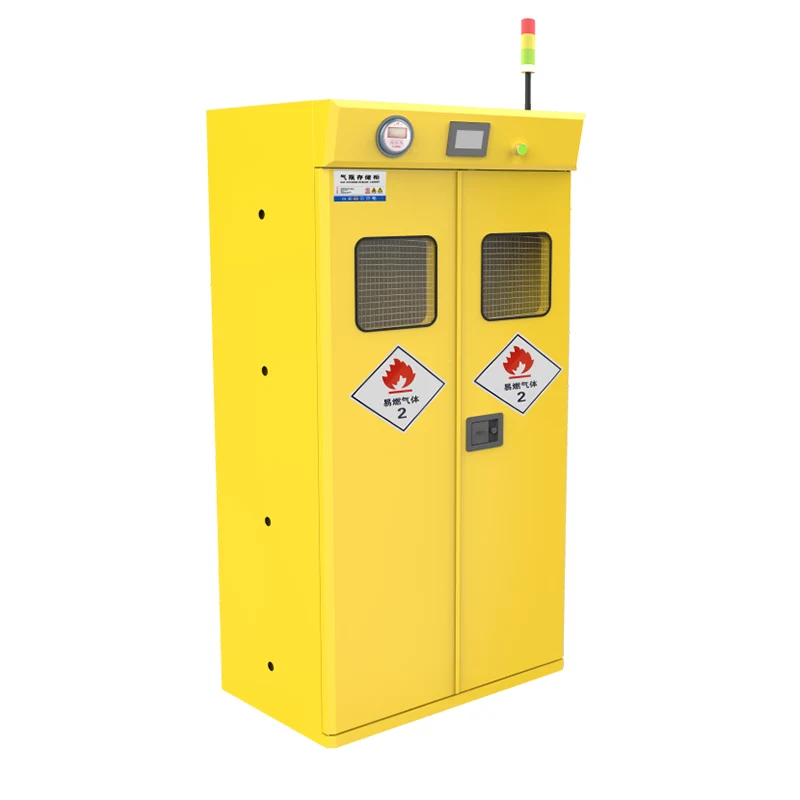

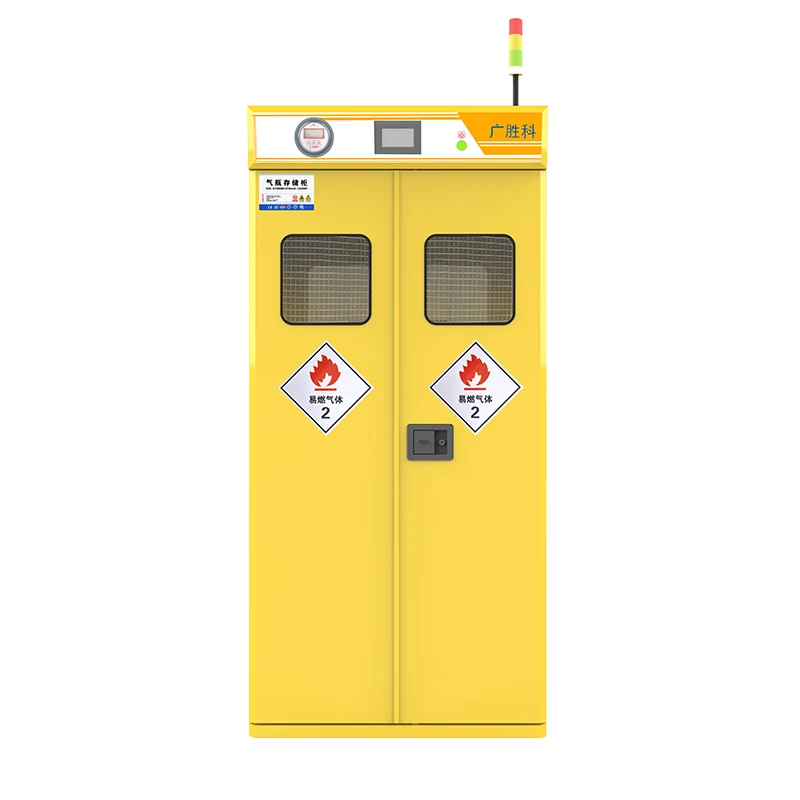

ตู้เก็บก๊าซลำเลียงสองขวดอัจฉริยะ

ตู้เก็บถังก๊าซป้องกันการระเบิดเป็นวิธีการจัดเก็บที่ปลอดภัยซึ่งออกแบบมาสำหรับก๊าซไวไฟและระเบิดที่เป็นอันตรายและมีก๊าซมีเทนอะเซทิลีนไฮโดรเจนออกซิเจนและก๊าซเฉื่อย มันติดตั้งฟังก์ชั่นการเตือนภัยมั่นใจในความปลอดภัยความน่าเชื่อถือและคุณภาพสูง

1. ตัวตู้

ตู้ถูกสร้างขึ้นด้วยแผ่นเหล็กรีดเย็นคุณภาพสูงสองชั้นแต่ละชั้นมีความหนา≥1.5มม. หลังจากได้รับการรักษาดองและฟอสเฟตพื้นผิวจะถูกพ่นด้วยไฟฟ้าสถิตด้วยอีพอกซีเรซินให้ความต้านทานที่ดีเยี่ยมต่อกรดอัลคาลิสและสนิม แผงประตูด้านนอกมีโครงสร้างหนา 1.5 มม. และ interlayer นั้นเต็มไปด้วยวัสดุไฟเบอร์ไฟเบอร์เซรามิก

2. แผงประตู

แผงประตูติดตั้งบานพับที่ถอดออกได้และหน้าต่างดูกระจกที่ป้องกันการระเบิดได้ที่ด้านหน้าช่วยให้ผู้ใช้สามารถสังเกตสถานะการใช้งานของถังก๊าซภายในตู้

3. การดูหน้าต่าง

หน้าต่างดูทำจากกระจกอุณหภูมิซึ่งมีการออกแบบที่ไม่เหมือนใครและแปลกใหม่

4. ผ่านหลุม

มีรูผ่านที่ด้านข้างของตู้เพื่อให้แน่ใจว่าการไหลเวียนของก๊าซที่เหมาะสมภายใน

5. อุปกรณ์แก้ไขที่เคลื่อนย้ายได้

อุปกรณ์ยึดติดที่สามารถเคลื่อนย้ายได้สามารถรองรับการจัดเก็บถังก๊าซที่มีความสูงและเส้นผ่านศูนย์กลางที่แตกต่างกัน มันใช้กลไกการตรึงโซ่สแตนเลส 304 แบบคงที่เพื่อป้องกันไม่ให้ถังก๊าซเปลี่ยนไป

6. เหยียบเครื่องจักรกล

คันเหยียบเป็นแผ่นทางลาดเชิงกล มีเหยียบสแตนเลสสตีลที่ปรับได้ที่ด้านล่างของตู้อำนวยความสะดวกในการโหลดง่ายและขนถ่ายถังก๊าซ

7. อุปกรณ์ล็อค

ใช้การเชื่อมโยงสามจุดเพื่อให้ความปลอดภัยเพิ่มขึ้น

8. อุปกรณ์เตือนภัย

ระบบเสียงเตือนที่ได้ยินและภาพถูกนำมาใช้ด้วยเสียงที่ดัง แต่ไม่กระทบกระเทือน

9. ระบบไอเสียอัตโนมัติ (ไม่บังคับ)

10. วาล์วไอเสียก๊าซ

วาล์วไอเสียก๊าซมีการออกแบบโครงสร้างสองวาล์ว มันจะเตือนและปิดโดยอัตโนมัติเมื่อแรงดันแก๊สไม่เพียงพอ

11. มาตรวัดความดันลบ

ความดันลบภายในตู้สามารถตั้งค่าตามประเภทของก๊าซ ช่วยให้ผู้ใช้สามารถตรวจสอบความดันติดลบภายในตู้ เมื่อเซ็นเซอร์ภายในตู้ตรวจจับการรั่วไหลของก๊าซและเปิดใช้งานสัญญาณเตือนพัดลมด้านบนจะเริ่มโดยอัตโนมัติขับแก๊สออกไปข้างนอกผ่านท่อไอเสียเพื่อป้องกันความปลอดภัยของพื้นที่ทำงาน

12. ระบบควบคุม

ระบบควบคุมมีพารามิเตอร์ก๊าซที่ใช้กันทั่วไป 40 พารามิเตอร์ที่ฝังไว้ล่วงหน้าสำหรับการเลือก

13. อุปกรณ์ปิดประตูอัตโนมัติ

เมื่ออุณหภูมินอกตู้ถึง 70 ° C อุปกรณ์ล็อคของประตูตู้ถังก๊าซจะละลายโดยอัตโนมัติและประตูจะปิดโดยอัตโนมัติป้องกันไฟจากการแพร่กระจายภายใน

14. การตรวจสอบความดัน

ความดันลบภายในตู้ถังก๊าซจะแสดงแบบเรียลไทม์ เมื่อความดันต่ำกว่าค่าที่ตั้งไว้พัดลมจะถูกเปิดใช้งานโดยอัตโนมัติ แรงดันลบสูงสุดภายในกระบอกสูบสามารถเข้าถึง 60 ปาสคอล

15. อุปกรณ์สลับอัตโนมัติ

เมื่อความดันแก๊สในกระบอกสูบเดียวไม่เพียงพอมันจะเปลี่ยนเป็นพื้นที่สูบเต็มโดยอัตโนมัติ เมื่อความดันแก๊สในกระบอกสูบทั้งสองไม่เพียงพอวาล์วหลักจะปิดโดยอัตโนมัติ

16. ระบบสลับก๊าซกึ่งอัตโนมัติสแตนเลสสตีล

ระบบนี้เหมาะสำหรับc₂h₂, co₂, ar, n₂, he, o₂และอากาศ แรงดันอินพุตสูงสุดคือ 20MPa และความดันเอาท์พุทอยู่ในช่วงตั้งแต่ 0 ถึง 1.6MPa มันทำงานในโหมด 1-use-1-standby และติดตั้งวาล์วไดอะแฟรม 4 วาล์ว (วาล์วเปิดออก 2 วาล์วและ 2 วาล์วล้าง) รวมถึงวาล์วบรรเทาแรงดัน อินเทอร์เฟซขาเข้าและทางออกคือ 1/4” NPT (F)

17. วาล์วโซลินอยด์ป้องกันการระเบิด

18. ดิจิตอลจอแสดงผลสัญญาณเตือนความดันต่ำ (RY-PLB)

มันสามารถตรวจสอบ 1 - 4 ช่องทางด้วยจอแสดงผลคริสตัลเหลวเสียงเตือนและภาพและจอแสดงผลดิจิตอล

19. เซ็นเซอร์ความดันสแตนเลสสตีล

ช่วง: 0 - 20MPA; เอาท์พุท: 4 - 20ma; ความแม่นยำ: 0.5%FS; เธรดการติดตั้ง: 1/4NPT

ข้อควรระวังและการบำรุงรักษา

เก็บถังก๊าซที่มีก๊าซชนิดเดียวกันในตู้เดียวกัน อย่าผสมก๊าซชนิดต่าง ๆ

เมื่อติดตั้งตู้ถังก๊าซให้วางไว้กับผนังและให้แน่ใจว่าเป็นระดับ

ทดสอบสัญญาณเตือนสัปดาห์ละครั้ง โดยทั่วไปให้ใช้ไฟแช็กที่ไม่ได้รับการปล่อยก๊าซเพื่อปล่อยก๊าซใกล้กับปริมาณอากาศเป็นเวลาไม่กี่วินาที หากการเตือนภัยตอบสนองด้วยการแจ้งเตือนด้วยเสียงและภาพมันทำงานได้อย่างถูกต้อง มิฉะนั้นให้มีการตรวจสอบอย่างมืออาชีพและซ่อมแซม (หมายเหตุ: ในระหว่างการทดสอบอย่าพ่นก๊าซความเข้มข้นสูงจำนวนมากโดยตรงไปยังเซ็นเซอร์ภายในของการเตือนภัยเนื่องจากอาจทำให้เซ็นเซอร์เสียหายได้)

รักษาด้านในของตู้ให้สะอาดและกำจัดฝุ่นหรือเศษซากอื่น ๆ ออกจากปริมาณอากาศของเซ็นเซอร์เป็นประจำ

หมายเหตุ: เมื่อเก็บถังก๊าซไว้ในตู้ไม่ควรมีปัญหาภายใต้สถานการณ์ปกติที่ไม่ใช่มนุษย์ เพื่อป้องกันการเตือนภัยช้าหรือไม่ตอบสนองเนื่องจากการไม่ใช้งานเป็นเวลานานพนักงานสามารถทำการทดสอบสัญญาณเตือนโดยใช้ควันและก๊าซเพื่อให้แน่ใจว่าการทำงานปกติของผลิตภัณฑ์ แนะนำการทดสอบตัวเองโดยทั่วไปทุก ๆ สองเดือน

พารามิเตอร์ (ข้อมูลจำเพาะ)

คุณสมบัติและแอปพลิเคชัน

การระเบิดอัจฉริยะ - ตู้ถังก๊าซหลักฐานโดดเด่นด้วยระบบป้องกันความปลอดภัยอัจฉริยะขั้นสูง มันมีโพรบตรวจสอบความแม่นยำสูงที่หลากหลายรวมถึงโพรบตรวจสอบความเข้มข้นของก๊าซ, โพรบตรวจสอบความดัน ฯลฯ ซึ่งสามารถตรวจสอบสถานะก๊าซภายในตู้ได้อย่างแม่นยำ เมื่อตรวจพบการรั่วไหลของก๊าซแล้วมันจะส่งสัญญาณเตือนเสียงและการมองเห็นของเดซิเบลและส่งข้อความเตือนภัยไปยังอุปกรณ์มือถือของบุคลากรที่เกี่ยวข้องทันทีเพื่อให้แน่ใจว่าสามารถตรวจพบอันตรายได้ทันที เมื่อความดันก๊าซภายในตู้เปลี่ยนอย่างผิดปกติระบบควบคุมอัจฉริยะจะตอบสนองอย่างรวดเร็วและตัดปริมาณก๊าซโดยอัตโนมัติเพื่อป้องกันอุบัติเหตุด้านความปลอดภัยที่เกิดจากปัญหาแรงดันและลดอันตรายในตา

ในเวิร์กช็อปการผลิตชิปอิเล็กทรอนิกส์ก๊าซพิเศษเช่นไซเลนและฟอสฟีนซึ่งไวไฟระเบิดและมีความต้องการสูงมากสำหรับความดันและความบริสุทธิ์ของก๊าซในกระบวนการผลิต การระเบิดอัจฉริยะ - คณะรัฐมนตรีถังแก๊สพิสูจน์ได้สามารถตรวจสอบสถานะของก๊าซเหล่านี้ในเวลาจริง เมื่อมีการรั่วไหลหรือความดันผิดปกติมันจะเตือนภัยและตัดปริมาณก๊าซอย่างรวดเร็วเพื่อให้แน่ใจว่าความปลอดภัยในการผลิตของการประชุมเชิงปฏิบัติการและคุณภาพของผลิตภัณฑ์ ในห้องปฏิบัติการเคมีของสถาบันวิจัยทางวิทยาศาสตร์ขนาดใหญ่ขนาดใหญ่การทดลองอยู่ร่วมกันและการใช้ก๊าซและสภาพแวดล้อมการเก็บรักษามีความซับซ้อน ฟังก์ชั่นการตรวจสอบและป้องกันอัจฉริยะของตู้ถังก๊าซที่ป้องกันการระเบิดอัจฉริยะสามารถจัดการกับสถานการณ์ที่ซับซ้อนได้อย่างมีประสิทธิภาพสร้างสภาพแวดล้อมการทดลองที่ปลอดภัยและเชื่อถือได้สำหรับนักวิจัยทางวิทยาศาสตร์และช่วยโครงการวิจัยทางวิทยาศาสตร์เพื่อดำเนินการอย่างราบรื่น
